3D影院簡述和使用選擇

一.下面簡述立體投影機的相關技術

   1.1. 立體投影原理

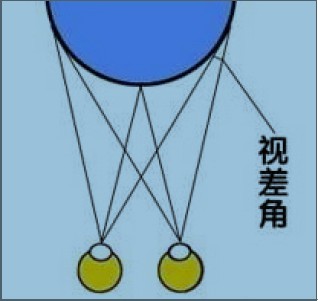

人類的眼睛相距  6～7cm，有一定的距離，所以在觀察一個三維物體時，由于兩眼水平分開在兩個不同的位置上，所觀察到的物體圖像是不同的，它們之間存在著一個像差，由于這個像差的存在，通過人類的大腦，我們可以感到一個三維世界的深度立體變化，這就是所謂的立體視覺原理。據立體視覺原理，如果我們能夠樣我們的左右眼分別看到兩幅在不同位置拍攝的圖像，我們應該可以從這兩幅圖像感受到一個立體的三維空間。從前面的分析中我們可以知道不同的觀察角度將可以看到不同的圖像。因如果我們將光柵垂直於兩眼放置，由於兩眼對光柵的觀察角度不同，因而兩眼會看到兩個不同的圖像，從而產生立體感。常為了獲得更好的立體效果我不單單以兩幅圖像制作，而是用一組序列的立體圖像去構成，在這樣的情況下，根據觀察的位置不同，只要同時看到這個序列中的兩副圖像，即可感受到三維立體效果。

   二:根據以上的原理現市面上的實現3D投影技術主要有三種

     2.1. 雙色眼鏡技術

     這種模式比較古老,這種模式下，在屏幕上顯示的圖像將先由驅動程序進行顏色過濾。渲染給左眼的場景會被過濾掉紅色光，渲染給右眼的場景將被過濾掉青色光（紅色光的補色光，綠光加藍光）。然后觀看者使用一個雙色眼鏡，這樣左眼只能看見左眼的圖像，右眼只能看見右眼的圖像，物體正確的色彩將由大腦合成。這是成本最低的方案，但一般只適合于觀看無色線框的場景，對于其它的顯示場景，由于丟失了顏色的信息可能會造成觀看者的不適。這種立體方式在高端應用中已經淘汰了

   2.2. 主動式立體成像技術

主動立體顯示就是用一個投影機投射圖象，某瞬間投射左眼看到的信號，下個瞬間投射右眼看到的信號。當投射左眼信號的瞬間，從工作站發出一個控制信號去控制主動立體眼鏡的左鏡片，使它打開，這個時候右眼的鏡片關閉；反之，當投射右眼圖象的時候，左眼的鏡

片是關閉的?？傊?，主動立體的眼鏡是被控制的。任何品牌和型號的投影機，如果能做主動立體顯示，輸出光線的利用率一定低于正常光亮的40%。因?yàn)椋和队皺C(jī)做立體圖象顯示時，輸出的左右圖象的實際亮度為標稱立體亮度值（投影機說明書標稱）的45%（理想值為50%），光線通過液晶立體眼鏡片后亮度至少要減少90%，因此剩余的亮度為45%*90% < 40%）。如果亮度因素特別重要，用低亮度的投影機做主動立體顯示時效果不能令人滿意。例如亮度為4000 流明的投影機，實際主動立體亮度只有為1600 流明，比普通投影機的亮度（1800 流明）還低。如果應用要求環境比較亮，這種指標是不行的。所以在您這個地方用一臺投影機投射4*2.25M大小的幕布.要達到好的效果至少需要8000流明的3D投影機,能而在換了一個短焦鏡頭后,亮度又要做10%的衰減,也就是說至少需要10000流明的機器,現在我們看到的商業電影院都是15000流明以上的投影機. 所以一臺投影機做不到. 再加上一臺投影機帶3D功能的大部份為家用投影機.亮度都不高.

主動式立體投影，光線利用率僅為  16%

優點：

1. 投影機數量少。

2. 系統結構簡潔。

缺點：

1. 眼鏡成本高。每副眼鏡需要800元左右，且易人為損壞。

2. 觀看者感覺不舒服。由于采用了液晶片，導致整個立體眼鏡沉重;同時左右眼鏡片的快速開、關，

（60HZ/S）時間久了會導致目眩。

3. 光的利用率太低，只有40%。加上所帶的眼睛對部份光線的遮擋所以真正到視角形成的光只有16%。

4. 對圖形發生主機要求高。

2.3. 被動式立體成像技術

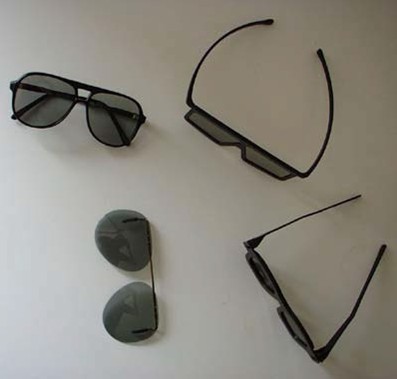

被動立體技術是將影象信號輸出到信號分轉設備用，然后接到兩臺垂直疊加的投影機，用兩臺投影機同時投射一幅影象，一臺投影機投右眼影象，一臺投影機投左眼影象，兩臺投影機采用不同的極化方向，再通過被動立體眼鏡左右眼的圓周偏振極化鏡片實現立體投影效果。該立體投影方式是目前效果最好的立體投影技術，投影的光通效率很高，每臺可達到60%左右(主要是偏振片減去20%亮度,眼睛減去20%的亮度.).能而因?yàn)閮膳_(tái)投影機每臺機器的亮度到達60%.但是兩臺投影機是做疊加.同一畫面,兩臺亮度加起來就是接近100%投影機的亮度,(減去亮度同組后的衰減的20%左右).類如亮度為4000流明的投影機.兩臺加起來的亮度在放3D實際就是4000流明.同時因沒有左右眼影象的來回切換，因此不存在主動立體投影中讓人眩暈的問題，適合長時間觀看，立體眼鏡的價格很便宜，重量較輕，長時間戴也不會有疲勞的感覺。因不需要與紅外發射裝置同步，因此使用者可隨意走動，靈活性很高，還有如果不需要放3D的畫面是,這時候只需要開啟一臺投影機就可有用,這樣可以減少使用資源.被動立體已成為立體投影的主流技術?，F(xiàn)在基本所有的展覽館,大的影院都是這種技術.所以綜上,在這樣的現實環境下投射4*2.25的畫面,能后又要必須換鏡頭的(在現場只有4.4M要投射4*2.25的畫面的情況下4000流明以上的投影機現有在市場流動的機器就必須換鏡頭)又要實現3D投影,要有一個好的震撼效果,就必須用這種技術實現方式.這樣可以保證畫面的亮度和效果.

優點：

1. 眼鏡成本低，易于維護。

2. 光利用率高，約為60％。

3. 對圖形發生主機要求低。

缺點：

1. 投影機數量比主動式多一倍。

2. 系統結構略為復雜。

3. 偏振技術介紹

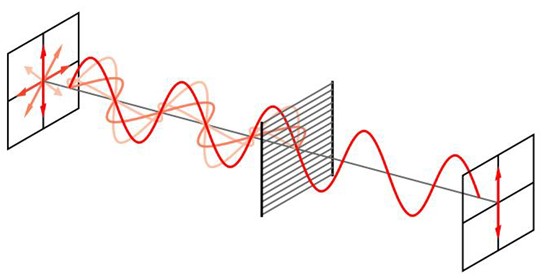

利用偏振片只過濾特定光線的原理實現被動式立體投影

被動立體是通過光的偏振來實現的。光的偏振有內部和外部?jī)煞N實現方法。線性偏振是早期時采用的被動式立體解決方式，其原理是將投影機發出的關分別沿著X 和  Y 軸偏振，然后和立體眼鏡的X 、Y 方向的光柵相吻合，從而實現立體圖像。這種方式最大的缺點就是偏振片方向不動，光只能以固定的角度傳輸，所以觀看者頭部不能偏移，視角很小，因此現在已被淘汰。圓周偏振是近年來巴可公司專利發明出的一種新的偏振方式。其原理是其原理是：光線傳播時，垂直傳播方向的360 度都有光波震蕩傳輸。光的偏振實際上是利用某一特定方向的光波進行顯示的原理。圓周偏振技術的原理是光的偏振方向可旋轉變化，左右眼看到的光線的旋轉方向相反?；趫A周偏振技術，觀察者的頭部可以自由活動，因?yàn)楣饩€的方向變化不影響顯示。

         (立體）投影系統由于其技術含量高、價格昂貴，以前一般用于虛擬仿真、系統控制和科學研究，近來開始向科博館、展覽展示、工業設計、教育培訓、會議中心等專業領域發展。其中，院校和科博館是該技術的最大應用場所。這種全新的視覺展示技術更能彰顯科博館的先進性和創新性，在今后若干年內不會被淘汰。
